显示板进阶（二）：用触发器制作生物血条

返回显示板功能 Wiki

入门篇的进度条只能显示手动填写的数值。这次让它读取生物的生命值：生物掉血，血条就跟着缩短。

**学完你能做出：**一块显示指定生物血量的进度条，并了解如何让血条跟随生物属性变化。

想先看效果，可以直接跳到文末 Lua 实践，按准备步骤挂载后复制代码；想学习触发器，就从第 1 节开始。

1. 先认识“事件”和“动作”

触发器就是给地图写规则：什么时候发生什么事。

• 事件：什么时候执行，例如属性变化的时候。
• 条件：满足什么要求才继续，例如目标生物仍然存在。
• 动作：要做什么，例如把血条当前值改成生物现在的生命值。
• 取值：读出一个数据，例如生物的最大生命值。

这次的规则是：当组件挂载时，获取角色的生命，赋值给进度条；然后在生命变化时，再赋值一次进度条，达到更新血条的效果。

2. 准备生物和进度条

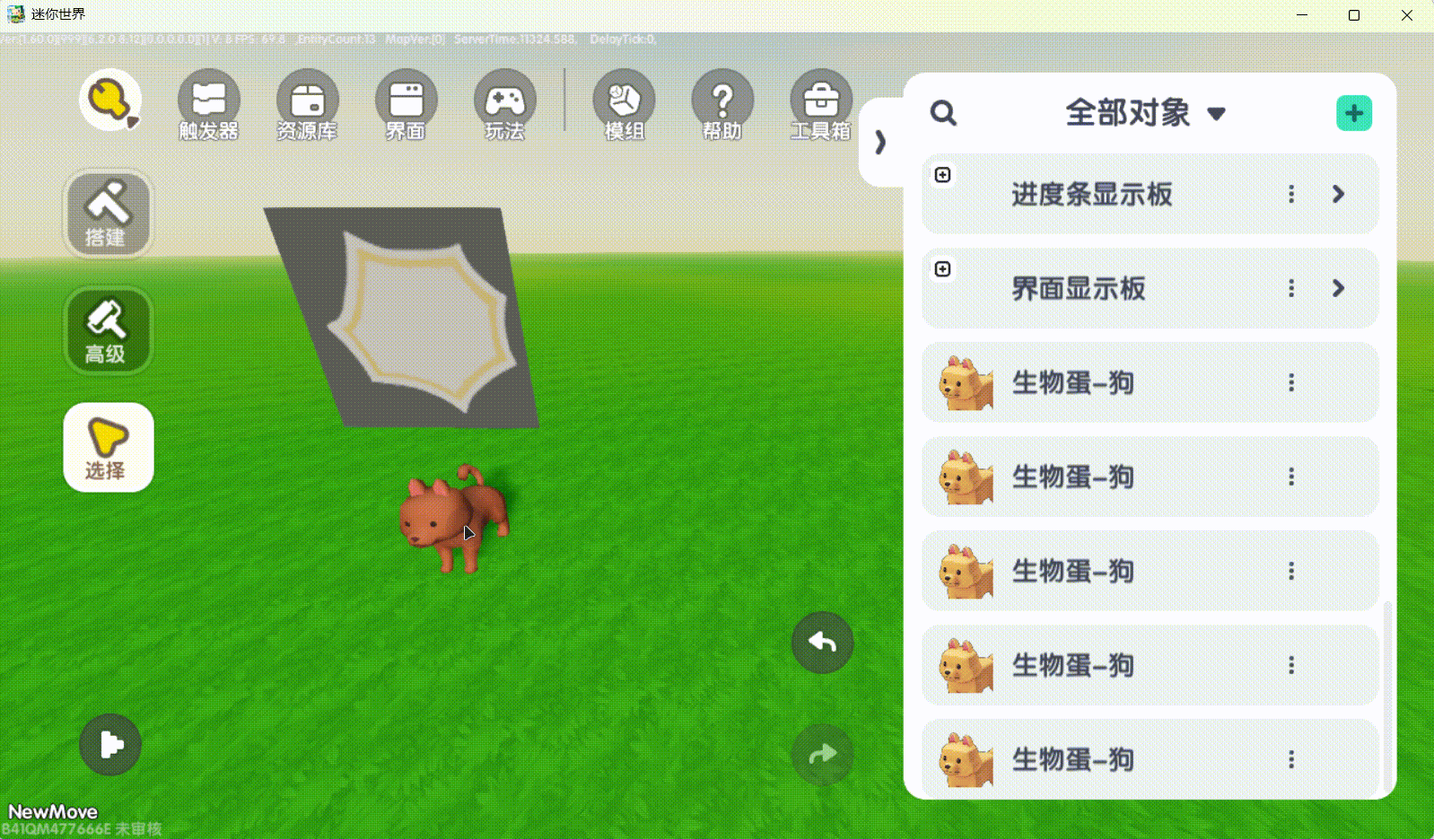

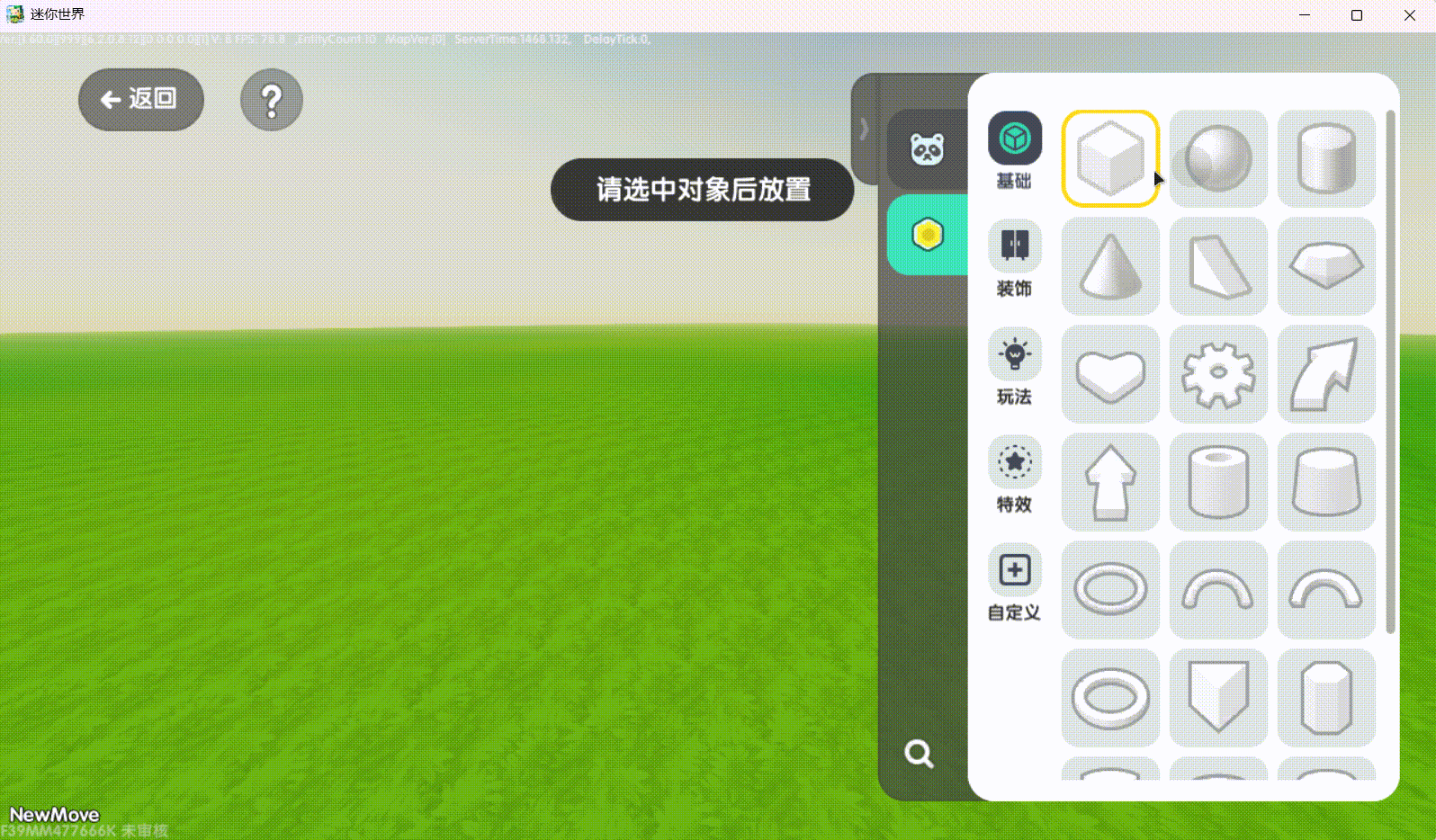

1. 在练习地图里放置一个可受伤的生物，选择或设置成便于固定观察的状态。

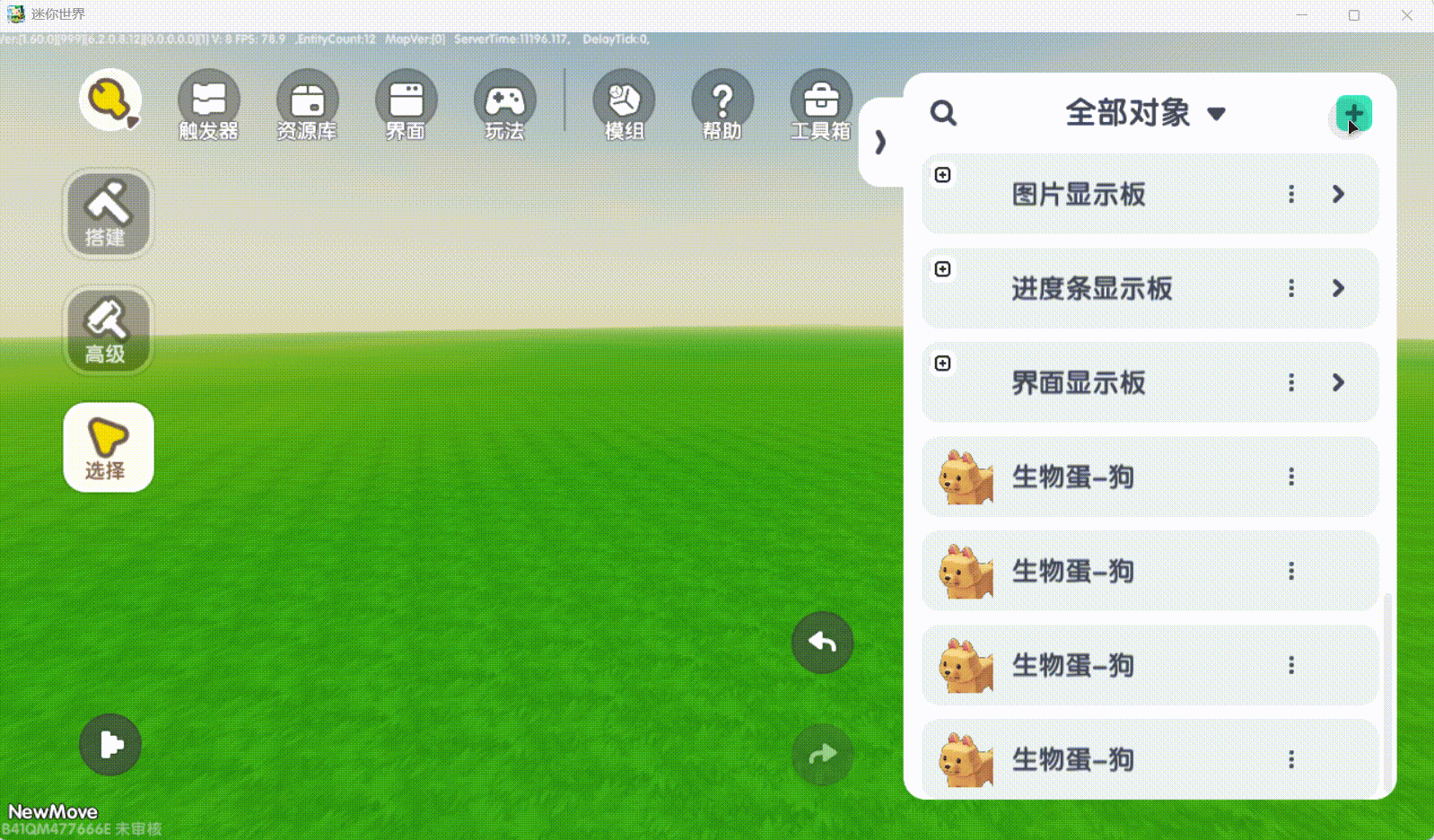

2. 在它身上挂载显示板组件，并将显示板类型切换为进度条类型。

3. 按入门篇设置条形进度条：最小值 0，红色进度、深灰背景，进度值样式为“当前值/最大值”。

4. 空间模式选择屏幕（近大远小），让血条方便从不同方向观察。

5. 默认显示开启，整体不透明度设为 100，宽高为正数。



3. 接上真实血量

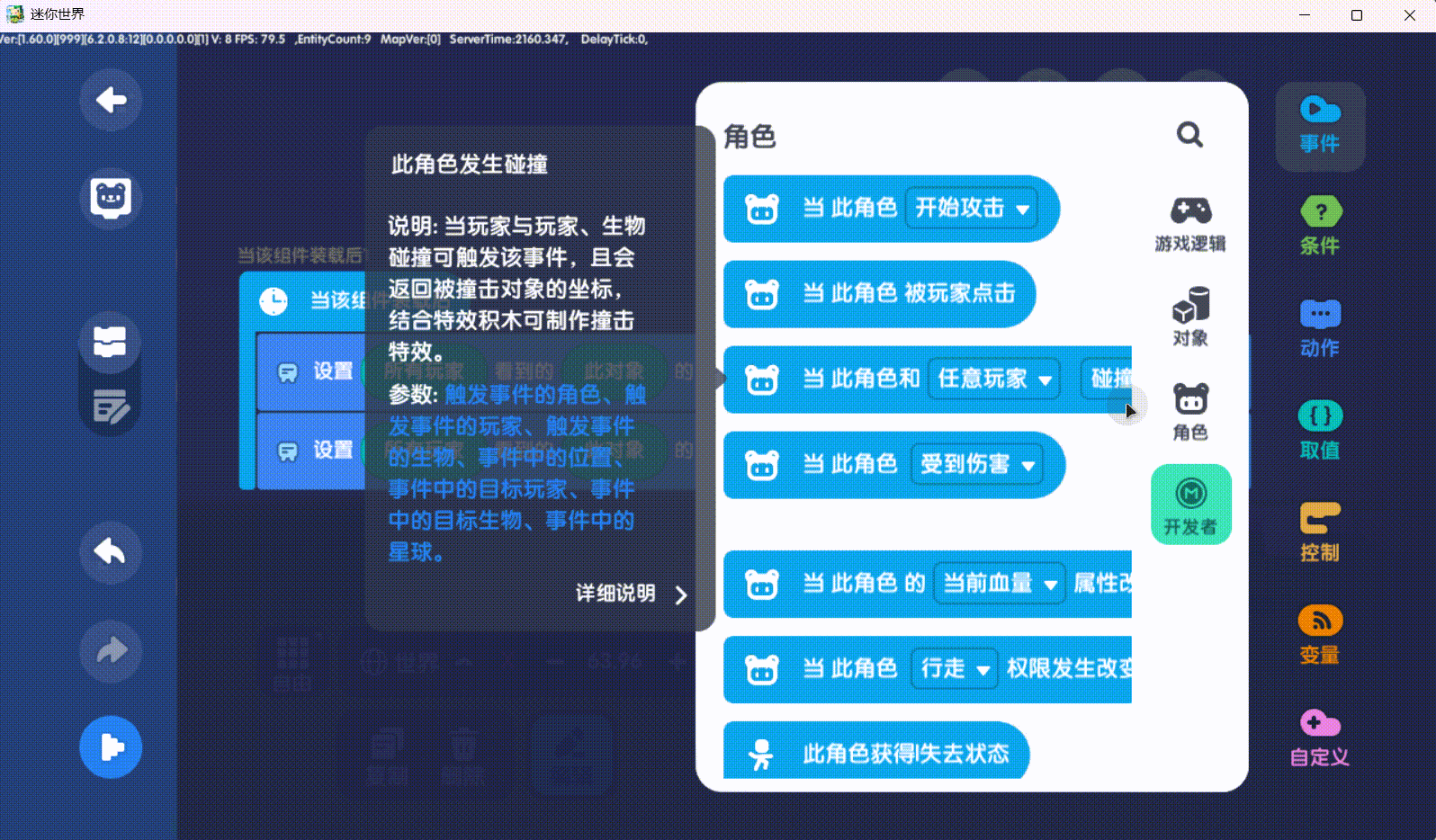

在对象上添加一个触发器组件，然后找到当组件装载时，拖出到画布。

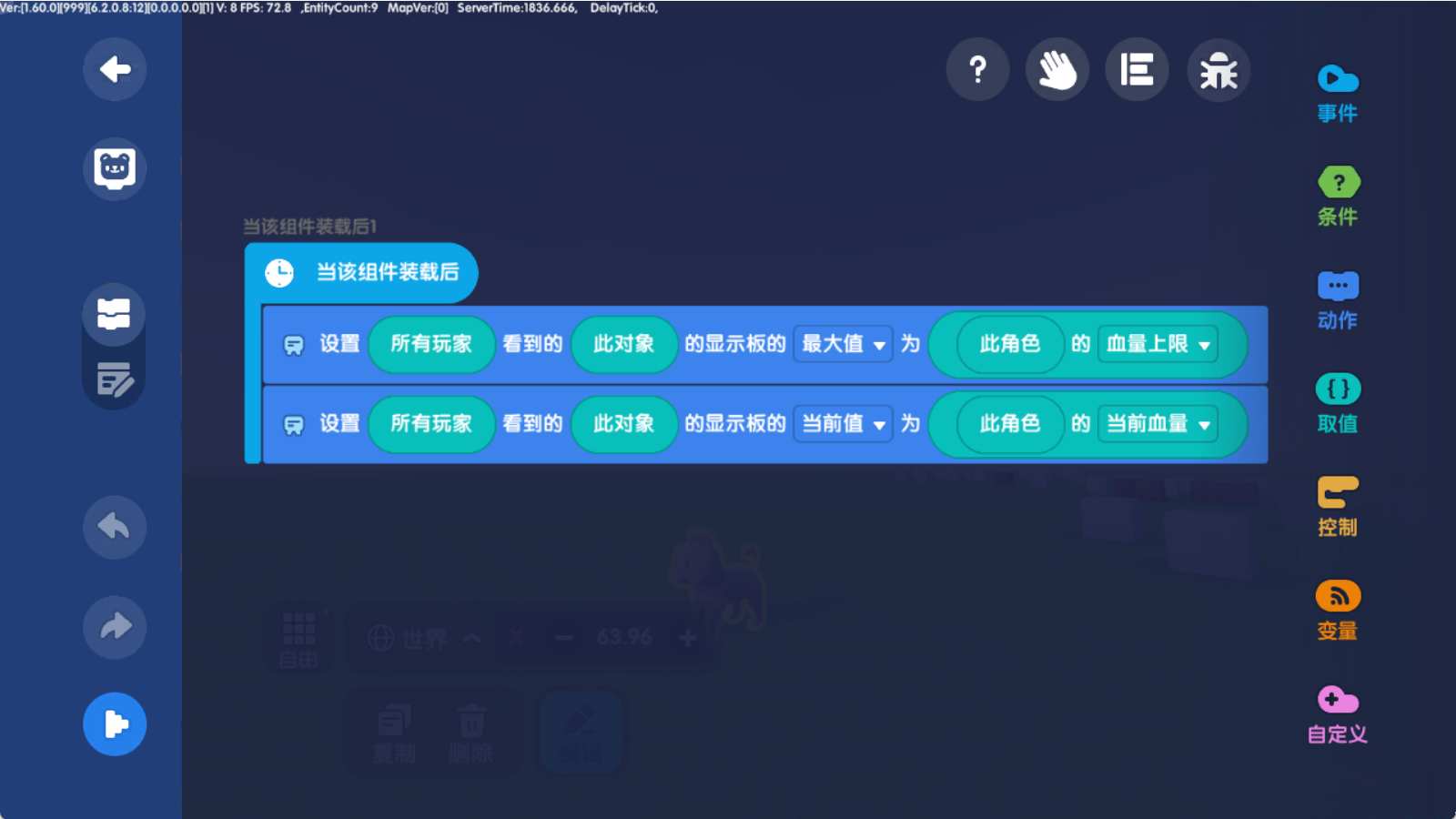

然后打开图文信息 → 显示板动作，找到下面这个动作，接下来分别用它设置进度条最大值和当前值：

设置（玩家/玩家组）看到的（对象）的显示板的（数值属性）为（数值）

注意：宽高、空间模式等通用属性可以通过设置对象 → 显示板组件 → 属性调整；本次修改的是进度条独立属性，应使用上面的显示板动作。完整入口对照见 Wiki「三类修改入口」。

最小值继续保持 0。先设置最大值，再设置当前值，避免当前血量被旧的最大值限制。例如生物有 200 点生命上限，血条的最大值也应是 200，而不是一直保留 100。

这里要读的是当前生命值，不是本次受到的伤害。生物从 100 血受到 20 点伤害后，进度条应该显示 80，而不是 20。

“玩家/玩家组”选择所有玩家的参数。如果只选择造成伤害的玩家，其他人就可能看不到本次更新。

4. 让血条持续刷新

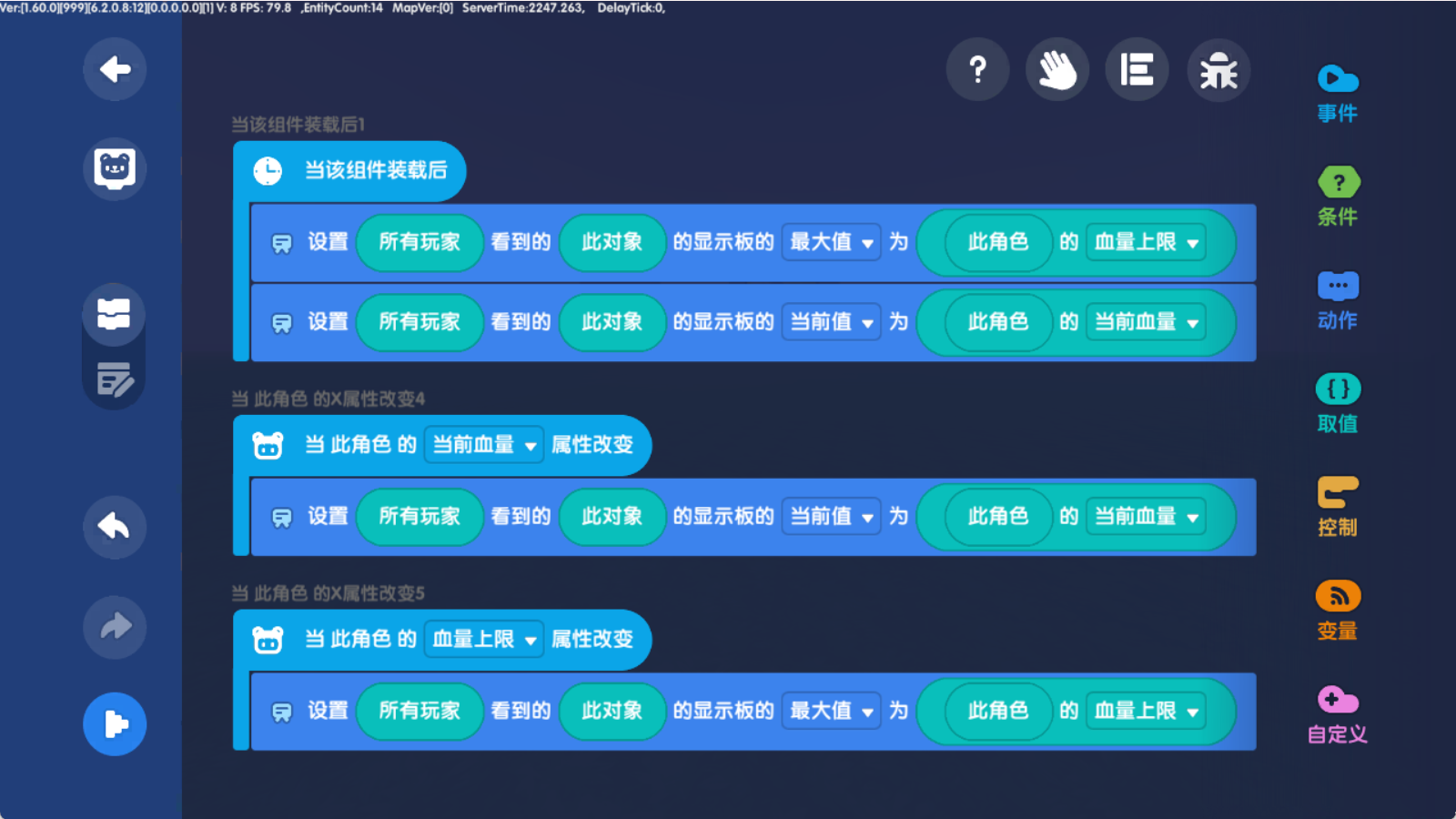

只执行一次，血条之后就不会变化。所以我们在角色的当前生命值或最大生命值变化时，刷新进度条；没有变化时不重复获取，减少不必要的开销。两种属性变化都要覆盖，避免只改变生命上限时，血条仍显示旧的最大值。

5. 试试看：受伤和回血都对吗？

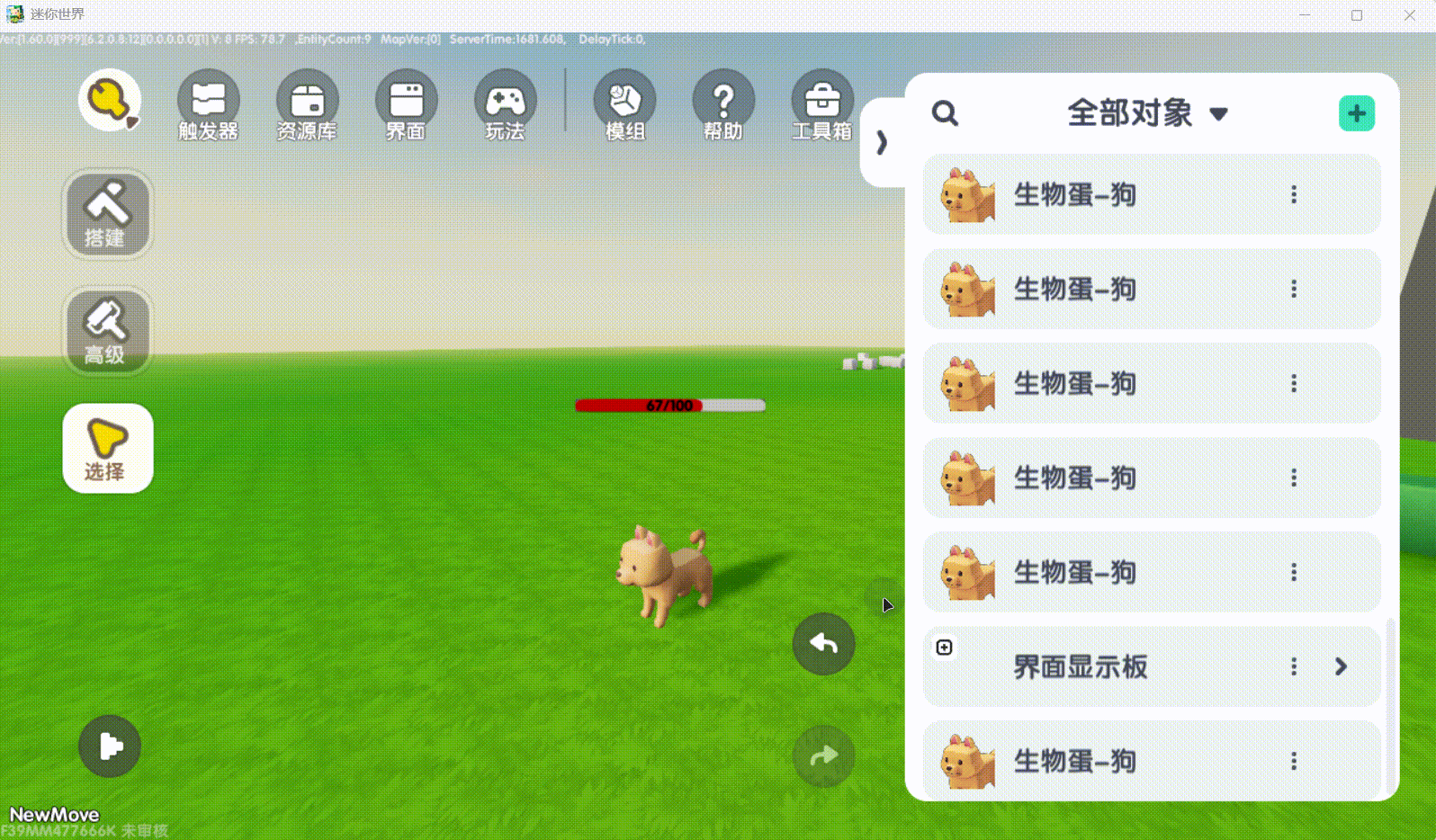

进入运行模式，用地图中可用的方式让练习生物受伤、回血。

检查情形	应看到的结果
生物满血，生命值为 100/100	血条填满，显示 100/100
剩余 75/100	约四分之三，显示 75/100
恢复到 90/100	血条重新增长，显示 90/100
换成最大生命值 200 的生物	读取到的最大值为 200，不固定为 100
第二名玩家加入	下一次刷新后看到正确血量
生物被删除或死亡后移除	不再读取无效对象，血条自动隐藏

6. 想调整血条位置？

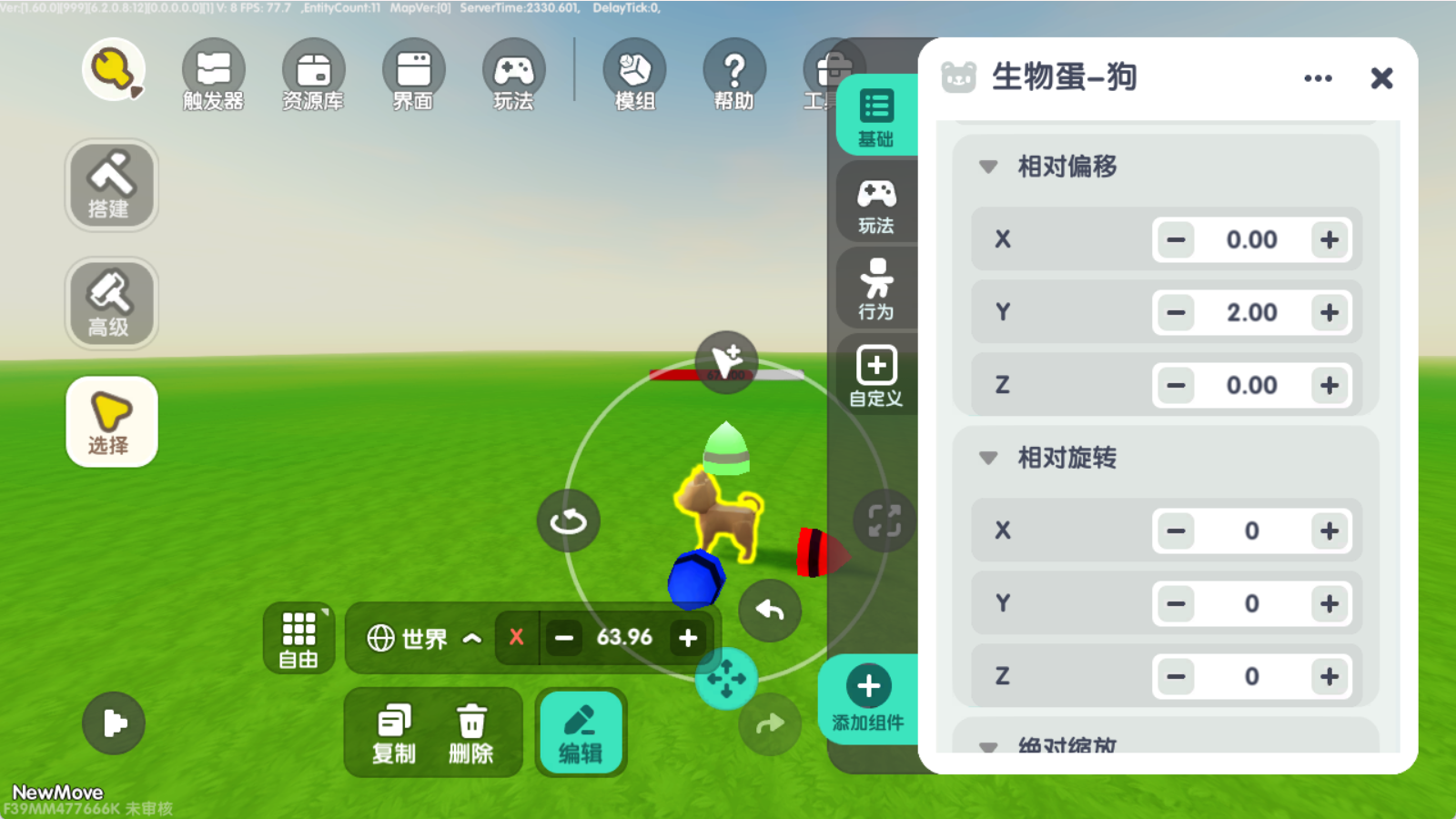

可以在编辑模式或运行模式调整偏移。

7. 血条不动时，按这个顺序查

1. 手动改进度条当前值能不能变化？先确认板子类型和外观设置正确。
2. 是否读取了当前生命值，而不是伤害数值？
3. 最大值是否大于最小值，是否先更新了最大值？
4. 刷新生命值是否在执行，触发器组件是否已经启用？
5. 玩家参数是否包含当前正在观察的人？

8. Lua 实践：复制脚本，让生物自己带血条

这个 Lua 版本把显示板挂在生物身上，读取同一只生物的生命值。和触发器版一样，启动时先显示一次血量，之后只在当前生命值或最大生命值变化时刷新，不再定时轮询。

8.1 先完成三步准备

1. 另放一只可受伤的练习生物，给它添加显示板组件。本例会覆盖这块显示板的内容和外观，请用新的练习对象。



2. 新建一个脚本组件，命名为“生物头顶血条”，将下面代码完整替换到脚本编辑器里，保存并挂在同一只生物上。不要挂到世界、UI 资源或之前的独立血条板上。

3. 进入运行模式。脚本会配置红色血条、头顶偏移和数值显示。让生物受伤或回血，观察血条是否变化。



这是一份完成挂载后可直接复制的组件代码，不需要替换占位 ID。它不会自动生成生物，也不会自动造成伤害。若控制台提示未读到生命值或缺少接口，先按提示检查挂载对象和游戏版本。

8.2 完整代码

-- 挂到测试生物上；同一生物需先添加“显示板”组件。
-- 本脚本会把该显示板配置成血条。请在新的练习生物上使用。
local Script = {}

local function validNumber(value)
    return type(value) == "number" and value == value
        and value > -math.huge and value < math.huge
end

function Script:OnStart()
    self.actorId = self:GetGameObjectId()
    if not self:GetComponent("UIBillboard") then
        print("请先给这只生物添加显示板组件，再重新运行。")
        return
    end
    if not DisplayBoard or not DisplayBoard.GenProgressBoardCfg
        or not DisplayBoard.ReplaceByCfg or not DisplayBoard.SetNumberAttr then
        print("当前版本缺少本例使用的显示板接口。")
        return
    end

    local maxHp = Actor:GetAttr(self.actorId, RoleAttr.MaxHp)
    local hp = Actor:GetAttr(self.actorId, RoleAttr.CurHp)
    if not validNumber(maxHp) or maxHp <= 0 or not validNumber(hp) then
        print("没有读到有效生命值，请确认脚本挂在生物上。")
        return
    end

    local cfg = DisplayBoard:GenProgressBoardCfg(
        0, maxHp, math.max(0, math.min(hp, maxHp)),
        0xE84C4C, 0x333333, UIProgressType.Bar,
        UIBarProgressDirection.LeftToRight)
    cfg.width = 2
    cfg.height = 0.3
    cfg.spaceMode = 2 -- 当前实现：近大远小，并朝向镜头
    cfg.relativePosition = Mini.Vec3(0, 2, 0) -- 血条在生物上方 2 米
    cfg.relativeRotation = Mini.Vec3(0, 0, 0)
    cfg.absoluteScale = Mini.Vec3(1, 1, 1)
    cfg.defaultVisible = true
    cfg.backgroundOpacity = 0
    cfg.overallOpacity = 100
    cfg.overallColor = 0xFFFFFF
    cfg.lightMode = 1 -- 当前实现：自发光
    cfg.emissionIntensity = 1
    cfg.progressValueStyle = 1 -- 当前值/最大值
    cfg.progressFontSize = 16
    cfg.progressTextColor = 0xFFFFFF
    cfg.displayDistance = 30
    cfg.responseClick = false

    DisplayBoard:ReplaceByCfg(0, self.actorId, cfg)
    -- 分别监听当前生命值和生命上限，其他属性变化不会触发刷新。
    self:AddEvent(ObjectEvent.ObjectChangeAttr, self.OnCurHpChanged, nil, RoleAttr.CurHp)
    self:AddEvent(ObjectEvent.ObjectChangeAttr, self.OnMaxHpChanged, nil, RoleAttr.MaxHp)
    self.listeningHp = true
end

-- 两种属性变化都重新读取上限和当前值，保证血条范围与数值一致。
function Script:OnCurHpChanged(event)
    self:RefreshHp()
end

function Script:OnMaxHpChanged(event)
    self:RefreshHp()
end

function Script:RefreshHp()
    local maxHp = Actor:GetAttr(self.actorId, RoleAttr.MaxHp)
    local hp = Actor:GetAttr(self.actorId, RoleAttr.CurHp)
    if not validNumber(maxHp) or maxHp <= 0 or not validNumber(hp) then
        return
    end
    hp = math.max(0, math.min(hp, maxHp))
    -- 先改上限，再改当前值；0 在当前实现中用于全局设置。
    DisplayBoard:SetNumberAttr(0, self.actorId,
        DisplayBoardNumAttr.ProgressMaxVal, maxHp)
    DisplayBoard:SetNumberAttr(0, self.actorId,
        DisplayBoardNumAttr.ProgressCurVal, hp)
end

function Script:OnDestroy()
    if self.listeningHp then
        self:RemoveEvent(ObjectEvent.ObjectChangeAttr)
        self.listeningHp = nil
    end
end

return Script

8.3 读懂这几处，就能自己改

代码	在做什么	可以试着改什么
self:GetGameObjectId()	获取挂载这份脚本的生物 ID	不需要手填编号
Actor:GetAttr(..., RoleAttr.CurHp)	读取当前生命值；MaxHp 读取上限	这里读真实数据，不要写成固定 100
GenProgressBoardCfg 与 ReplaceByCfg	创建内容配置并应用到生物的显示板	进度颜色可以换成 0x33CC66
cfg.width、cfg.height	设置板子宽高	改成 3 和 0.4，比较大小
Mini.Vec3(0, 2, 0)	把板面放在生物上方 2 米	大型生物可以把 2 调大
AddEvent(..., nil, RoleAttr.CurHp)	只在当前生命值变化时刷新	受伤、回血都会触发
AddEvent(..., nil, RoleAttr.MaxHp)	单独监听最大生命值变化	即使当前生命值没变，也能更新上限
OnDestroy 与 RemoveEvent	脚本销毁时移除属性变化监听	两种生命属性的监听一起移除

local 表示给当前代码保存一个值；function 定义一段可以执行的逻辑；if ... then ... end 用来判断是否继续执行。这里只需先读懂“获取 ID → 读取生命值并显示 → 监听两种生命属性变化 → 变化时更新显示”这条顺序。事件的第四个参数用于过滤属性，第三个参数 nil 表示不指定优先级，具体用法见组件事件管理。

8.4 检查结果

• 满血、受伤、回血时，数值与真实生命值一致。
• 只改变最大生命值，保持当前生命值不变。例如从 75/100 改成 75/200，血条应立即显示 75/200，并缩短到约八分之三。
• 生物移动时，板面跟着移动；死亡移除时随宿主消失。
• 再加入一名玩家，检查双方所见数值；超出显示范围再回来检查。
• 停用旧触发器，避免两套逻辑同时修改同一块板。
